【控制器规格】

型号：Core i7-7600U

核心/线程：Core i7-7600U（第七代i7），双核四线程

主频/睿频：2.8GHz，支持Turbo Boost睿频技术，3.9GHz

三级缓存：4 MB

内存：8GB DDR4可扩展⾄64GB

硬盘：M.2⾼速固态硬盘,标配256GB（最⾼可扩展⾄4TB）

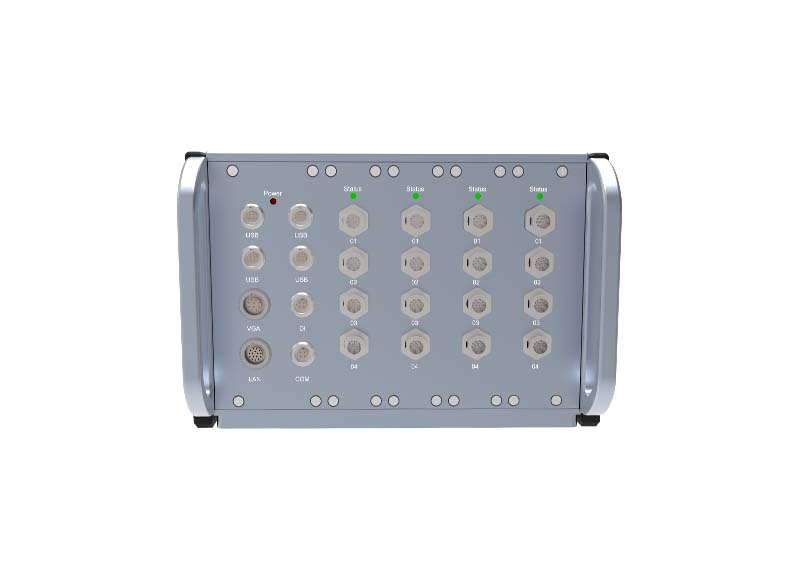

接口：4×USB、1×VGA、1×LAN、1×COM、1×I/O

供电：18~32VDC

【技术参数】

通道数：16通道（单卡4通道，共16通道）

采集⽅式：同步采集

输⼊类型：AC、DC、ICP、桥路

量程：±100mV、±1V、±5V、±10V 软件可选

ADC分辨率：双24bit delta-sigma ADC，内置抗混叠滤波器

ICP激励：24VDC，4mA恒流源，支持ICP/IEPE传感器

采样率：1kSPS、2kSPS、4kSPS、8kSPS、16kSPS、32kSPS、64kSPS、128kSPS、256kSPS多档可选

电压精度 (DC)：0.05%FS（FS=±10V）

线性度：0.02%

幅频响应：-3dB截止频率---0.15Hz

动态范围：≥140dB（典型值150dB）

通道串扰：≥120dB

最⼤不失真电压（Vrms)：≥9V

TEDS功能：可读取TEDS传感器配置信息

输⼊阻抗：1MΩ±0.02MΩ

示值误差：0.2%red±2με

同步方式：外置同步接口、通过同步时钟服务器接收IRIGB码、DCF77码，实现多台采集仪同步采集

输入端子：科迎法M12连接器

桥路参数

具有全桥，半桥，1/4桥接入方式，每通道独立可选

具有1/4桥路导线自动补偿功能

可接2线制、3线制、4线制、6线制应变片

桥路可接入阻值：全桥任意阻值应变片、半桥100Ω~1000Ω、1/4桥120Ω与350Ω

桥路激励：0~12VDC，采用16位DAC程控连续可调电压激励，步进1mV，每通道独立可调

桥路量程：±1000με、±10000με、±50000με、±100000με

低通滤波器：4档：DC、8kHz、10kHz、40kHz

高通滤波器：5档：AC、0.3Hz、1Hz、7Hz、10Hz

工作温度：-20℃~70℃

存储温度：-40℃~80℃

散热：机箱表面散热

防护等级：IP65

抗冲击：≥40g，半正弦，11ms 脉冲

抗振动：5Hz~500Hz，5grms，X/Y/Z三轴向

可选配：内置锂电池，持续工作4小时

尺寸：236mm×272mm×156mm

本底噪声（Vrms）(测试条件：±10V量程下，输⼊正负极短接)：

采样率≤1kSPS:Vrms≤0.8μV;

采样率≤2kSPS:Vrms≤1μV;

采样率≤4kSPS:Vrms≤1.5μV;

采样率≤8kSPS:Vrms≤2μV;

采样率≤16kSPS:Vrms≤3μV;

采样率≤32kSPS:Vrms≤3.5μV;

采样率≤64kSPS:Vrms≤6μV;

采样率≤128kSPS:Vrms≤8μV;

采样率≤256kSPS:Vrms≤10μV;
